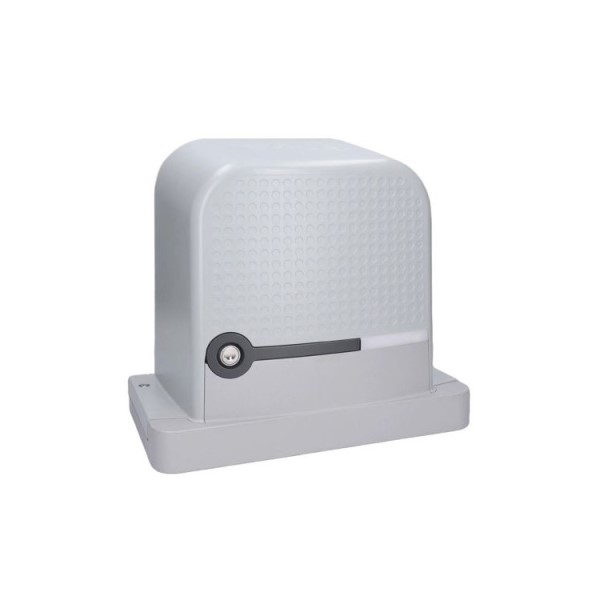

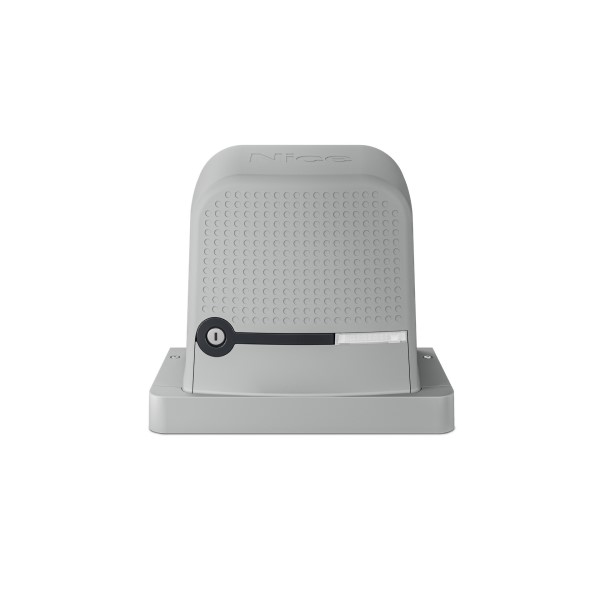

1) Ce tip de poarta pot automatiza cu ROBUS 600? +
Cu ROBUS 600 puteti automatiza porti culisante (pe sina), cu o lungime a canatului de pana la 8 metri si o greutate maxima de 600 kg. Aceste limite sunt orientative - frecarea, terenul sau vantul pot reduce capacitatea reala, asa ca la instalari solicitate se recomanda o marja de siguranta de minim 50% fata de cuplul nominal al motorului.
2) Cum pot deschide poarta in cazul unei pene de curent? +
- Daca aveti instalata bateria de rezerva PSS124, motorul poate continua sa functioneze si fara curent de la retea, in limita capacitatii bateriei.

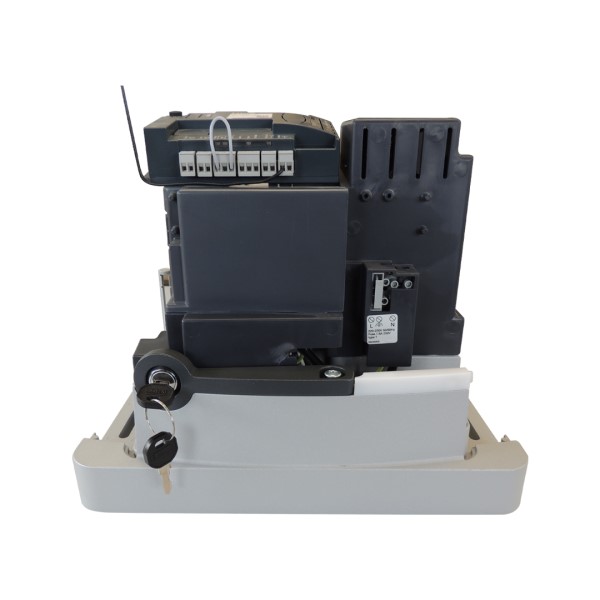

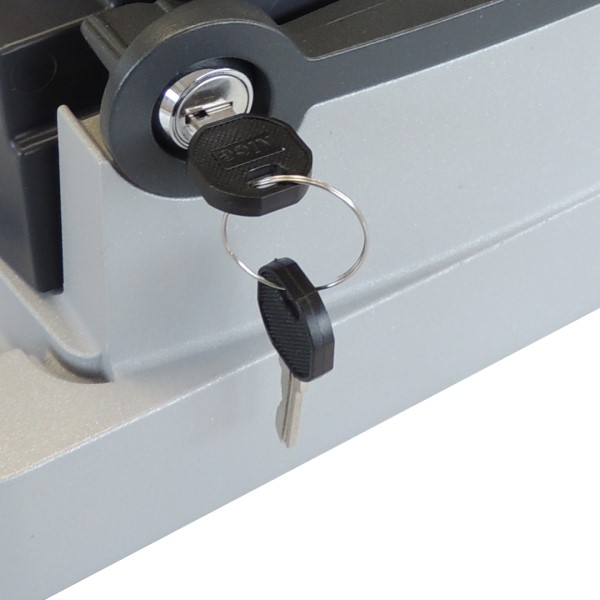

- Daca nu aveti baterie de rezerva instalata, deblocati motorul cu cheia primita (deschideti carligul de blocare) si miscati poarta manual.
- Pentru a bloca din nou motorul: inchideti carligul, rotiti cheia si scoateti-o.
3) Cum pot ajusta viteza de miscare a portii? +
Viteza se seteaza din nivelul 2 de programare, la parametrul cu LED de intrare "L3" (Motor speed):
1. Apasati si tineti apasat butonul Stop/Set pana cand LED-ul "L1" incepe sa clipeasca.
2. Eliberati butonul Stop/Set.
3. Apasati Open (deschidere) sau Close (inchidere) pana ajungeti la LED-ul "L3".
4. Apasati si tineti apasat butonul Stop/Set: dupa aproximativ 3 secunde se aprinde LED-ul care arata nivelul actual de viteza.
5. Cu Stop/Set tot apasat, folositi Open sau Close pentru a muta LED-ul aprins pe viteza dorita (vezi tabelul de mai jos).
6. Eliberati butonul Stop/Set.
| LED |
Viteza |
| L1 |
Viteza 1 (30% - lenta) |
| L2 |
Viteza 2 (44%) |
| L3 |
Viteza 3 (58%) |
| L4 |
Viteza 4 (72%) *(setare din fabrica)* |
| L5 |
Viteza 5 (86%) |
| L6 |
Viteza 6 (100% - rapida) |
| L7 |
Deschidere V4, inchidere V2 |
| L8 |
Deschidere V6, inchidere V4 |
4) Telecomanda nu comanda automatizarea - ce verific? +
- Daca LED-ul de pe telecomanda nu se aprinde cand apasati un buton: verificati bateria si inlocuiti-o daca e descarcata.
- Daca LED-ul de pe telecomanda se aprinde dar poarta tot nu raspunde: verificati daca telecomanda a fost memorata corect in receptorul radio.
5) Nicio manevra nu porneste si lampa de semnalizare ramane stinsa - ce verific? +
- Verificati ca motorul este alimentat cu tensiune de retea.
- Verificati sigurantele F1 (2A intarziata, siguranta unitatii de control) si F2 (1.6A intarziata, siguranta alimentarii de retea); daca sunt arse, identificati cauza si inlocuiti-le cu altele avand aceleasi caracteristici.
- Verificati daca LED-ul BlueBus de pe unitatea de control clipeste normal - daca e stins, e semn de anomalie (vezi intrebarea despre LED-ul BlueBus, mai jos).
6) Cum interpretez clipirile lampii de semnalizare (girofar) cand semnalizeaza o eroare? +
In functionare normala, lampa conectata la iesirea FLASH clipeste o data pe secunda. Cand apare o eroare, clipeste de N ori la rand, face o pauza de 1 secunda, apoi repeta acelasi numar de clipiri inca o data:
| Nr. clipiri |
Cauza |
Ce trebuie verificat |
| 2 |
Interventia unei fotocelule |
La inceputul manevrei, una sau mai multe fotocelule blocheaza miscarea; verificati daca exista obstacole. In timpul manevrei e normal daca exista un obstacol real. |
| 3 |
Interventia limitatorului "Motor Force" |
Automatizarea a intampinat frecare excesiva in timpul miscarii; identificati cauza. |
| 4 |
Declansarea intrarii STOP |
La inceputul manevrei sau in timpul miscarii a intervenit intrarea STOP; identificati cauza. |
| 5 |
Eroare de memorare a unui parametru intern |
Asteptati minim 30 de secunde si incercati din nou o comanda. Daca problema persista, placa electronica trebuie inlocuita. |
| 6 |
S-a depasit numarul maxim de manevre pe ora |
Asteptati cateva minute pana cand limitatorul de manevre scade sub pragul maxim. |
| 7 |
Eroare in circuitele electrice interne |
Deconectati toate circuitele de alimentare cateva secunde si incercati din nou o comanda; daca problema persista, e o defectiune grava a placii electronice sau a cablajului motorului. |
| 8 |
Exista deja o comanda activa |
Eliminati comanda activa pentru a putea trimite alte comenzi. |
| 9 |
Automatizarea a fost oprita |
Automatizarea a fost oprita printr-o comanda de tip "Stop automation". |
7) De ce se inverseaza miscarea portii imediat dupa ce porneste manevra? +
- Forta setata poate fi prea mica pentru acest tip de poarta - verificati daca exista obstacole si, daca e nevoie, cresteti parametrul "Motor force" (forta motorului) din nivelul 2 de programare.
- Verificati daca a intervenit un dispozitiv de siguranta conectat la intrarea STOP.
8) Cum interpretez LED-ul BlueBus de pe unitatea de control? +
| Stare LED |
Semnificatie |
Ce puteti face |
| Stins |
Anomalie |
Verificati prezenta alimentarii si sigurantele F1/F2; daca sunt arse, identificati cauza si inlocuiti-le. |
| Aprins continuu |
Anomalie grava |
Opriti unitatea de control cateva secunde; daca problema persista, placa electronica e defecta si trebuie inlocuita. |
| 2 clipiri verzi pe secunda |
Totul normal |
Functionare normala a unitatii de control. |
| 2 clipiri verzi rapide |
S-a schimbat starea unei intrari |
Normal cand se schimba starea SbS, STOP, Open, Close, intervin fotocelulele sau se foloseste telecomanda. |
| Serie de clipiri cu pauza de 1 secunda |
Diverse erori |
Vezi tabelul de clipiri al lampii de semnalizare, de mai sus. |
| Serie de clipiri rosii, scurte si lungi |
Scurtcircuit pe clema BlueBUS |
Deconectati clema si verificati cauza scurtcircuitului; dupa rezolvare, LED-ul revine la clipirea normala dupa cca 10 secunde. |
Pe langa LED-ul BlueBus, unitatea de control mai are cate un LED pentru intrarile STOP, SbS si PHOTO: la STOP si la PHOTO, stins inseamna ca a intervenit intrarea respectiva; la SbS, aprins inseamna ca intrarea e activa (normal doar daca dispozitivul conectat chiar e activ in acel moment).
9) LED-urile "L1" si "L2" clipesc impreuna - ce inseamna si ce trebuie sa fac? +
Inseamna ca unitatea de control trebuie sa faca "invatarea dispozitivelor" (recunoaste ce e conectat pe BlueBus si STOP, plus sensul de rotatie al motorului). E necesara la prima instalare, dupa ce adaugati/scoateti un dispozitiv, si dupa ce inversati sensul de rotatie al motorului.
Pentru a o efectua:
1. Apasati si tineti apasate simultan butoanele Open si Stop/Set.
2. Eliberati butoanele cand LED-urile "L1" si "L2" incep sa clipeasca rapid (dupa aproximativ 3 secunde).
3. Asteptati cateva secunde pana cand unitatea de control termina procedura.
10) LED-urile "L3" si "L4" clipesc impreuna - ce inseamna si ce trebuie sa fac? +
Inseamna ca unitatea de control trebuie sa invete lungimea canatului (distanta dintre opritorul de inchidere si cel de deschidere) - necesara pentru calculul punctelor de incetinire si al deschiderii partiale.
Inainte de a incepe, asigurati-va ca poarta e deblocata si pozitionata la jumatatea cursei (nici complet inchisa, nici complet deschisa); daca nu e asa, deblocati motorul, mutati canatul manual, apoi blocati motorul la loc.
Pentru a efectua invatarea:
1. Apasati si tineti apasate simultan butoanele Stop/Set si Close.
2. Eliberati butoanele cand incepe manevra (dupa aproximativ 3 secunde).
3. Verificati ca manevra care porneste este de inchidere - daca nu, apasati Stop/Set si verificati pozitia selectorului de sens de pe motor.
4. Lasati unitatea de control sa termine, in ordine: inchiderea completa, apoi deschiderea completa, apoi inchiderea finala.
Daca procedura a reusit, LED-urile "L3" si "L4" se sting. *(Atentie: daca procedura e intrerupta pe parcurs, trebuie reluata de la inceput.)*
11) Cum sterg complet memoria unitatii de control? +
*(Atentie: aceasta procedura reseteaza unitatea de control la setarile din fabrica - toate setarile personalizate se pierd. Codurile radio memorate NU sunt sterse.)*
1. Apasati si tineti apasate simultan butoanele Open si Close pana cand LED-urile de programare "L1-L8" se aprind (dupa aproximativ 3 secunde).
2. Eliberati butoanele.
3. Daca operatia a reusit, LED-urile "L1" pana la "L8" clipesc rapid timp de 3 secunde.
12) Cum pot accesa nivelul 1 de programare (functii ON-OFF)? +
1. Apasati si tineti apasat butonul Stop/Set pana cand LED-ul "L1" incepe sa clipeasca.
2. Eliberati butonul Stop/Set.
*(Aveti maxim 20 de secunde intre apasari consecutive - dupa acest interval, procedura se incheie automat si salveaza modificarile facute pana atunci.)*
13) Cum activez sau dezactivez o functie in nivelul 1 de programare? +
1. Dupa ce ati intrat in nivelul 1 (vezi intrebarea anterioara), apasati Open sau Close pentru a muta LED-ul care clipeste pe functia dorita.
2. Apasati si eliberati imediat butonul Stop/Set pentru a schimba starea functiei: o clipire scurta = OFF, o clipire lunga = ON.
3. Pentru a seta si alte functii, repetati pasii de mai sus in timp ce sunteti inca in procedura.
4. Pentru a iesi, nu mai apasati niciun buton timp de 20 de secunde - modificarile se salveaza automat.
14) Ce functii pot activa sau dezactiva in nivelul 1 de programare? +
| LED |
Functie |
Descriere |
| L1 |
Inchidere automata |
Poarta se inchide automat dupa timpul de pauza setat (30 sec din fabrica, reglabil intre 5 si 180 sec). Daca functia e dezactivata, se aplica modul "semi-automat". |
| L2 |
Inchidere dupa fotocelula |
Tine poarta deschisa doar cat e nevoie pentru trecere; dupa ce fotocelula se elibereaza, poarta se inchide automat cu o pauza de 5 secunde. |
| L3 |
Inchidere fortata (Always Close) |
Daca la revenirea curentului poarta e detectata deschisa, se inchide automat (precedat de 5 secunde de pre-semnalizare). Daca e dezactivata, poarta ramane nemiscata la revenirea curentului. |
| L4 |
Standby |
Reduce consumul: dupa 5 minute de la ultima manevra, opreste transmitatoarele fotocelulelor BlueBus si toate LED-urile (mai putin LED-ul BlueBus, care clipeste mai rar). Activata din fabrica. |
| L5 |
Pornire in forta (Peak) |
Elimina acceleratia graduala de la inceputul manevrei - util cand frecarea initiala e mare (zapada, gheata). |
| L6 |
Pre-semnalizare luminoasa |
Daca e activa, adauga o pauza de 3 secunde (reglabila) intre aprinderea lampii de semnalizare si inceputul manevrei. |
| L7 |
Dezactivare radio interna |
Dezactiveaza radioul BiDi intern al unitatii de control - se activeaza cand se foloseste un receptor extern de tip OXI. |
| L8 |
Mod Slave |
ROBUS devine "Slave", pentru sincronizarea a 2 motoare pe canaturi opuse (unul Master, celalalt Slave). |
15) Cum pot accesa nivelul 2 de programare (parametri reglabili)? +
Procedura e similara cu accesul la nivelul 1, dar continua cu inca un pas pentru a intra efectiv in valorile parametrului:
1. Apasati si tineti apasat butonul Stop/Set pana cand LED-ul "L1" incepe sa clipeasca, apoi eliberati-l.
2. Apasati Open sau Close pana ajungeti la LED-ul de intrare al parametrului dorit (vezi intrebarea urmatoare pentru lista completa).
3. Apasati si tineti apasat butonul Stop/Set: dupa aproximativ 3 secunde se aprinde LED-ul care arata nivelul actual al parametrului.
4. Cu Stop/Set tot apasat, folositi Open sau Close pentru a muta LED-ul aprins pe valoarea dorita.
5. Eliberati Stop/Set pentru a reveni la primul nivel.
6. Pentru a iesi, nu mai apasati niciun buton timp de 20 de secunde - modificarile se salveaza automat.
*(Pentru ajustarea vitezei motorului pas cu pas, vezi intrebarea 3 de mai sus.)*
16) Ce parametri pot regla in nivelul 2 de programare? +
| LED intrare |
Parametru |
Ce regleaza |
| L1 |
Timp de pauza |
Timpul pana la reinchiderea automata (5-180 secunde); are efect doar daca functia "Inchidere automata" e activa. Din fabrica: 30 secunde. |
| L2 |
Functia Pas cu Pas (SbS) |
Secventa de comenzi asociata intrarii SbS sau primei comenzi radio (Deschide-Stop-Inchide-Stop / Deschide-Stop-Inchide-Deschide / Bloc-mod apartamente / Om prezent etc). Din fabrica: Deschide-Stop-Inchide-Deschide. |
| L3 |
Viteza motorului |
Vezi intrebarea "Cum pot ajusta viteza de miscare a portii?" de mai sus. |
| L4 |
Iesire OGI |
Configureaza iesirea OGI (Open Gate Indicator - indicator poarta deschisa): poate fi setata pe starea poarta inchisa/deschisa, pe un canal radio, pe indicator de mentenanta sau pe yala electrica. |
| L5 |
Forta motorului |
Regleaza forta motorului in functie de greutatea portii (de la "poarta ultra-usoara" la "poarta ultra-grea"); nu se recomanda o forta mare doar ca sa compensati o frecare excesiva. |
| L6 |
Deschidere partiala |
Distanta de deschidere partiala, de la 0,5 m la 4 m. |
| L7 |
Notificare mentenanta |
Numarul de manevre dupa care se declanseaza avertizarea de mentenanta (intre 1.000 si 20.000). |
| L8 |
Lista de erori |
Permite verificarea tipului de eroare aparuta la fiecare din ultimele 8 manevre. |
17) Cum ies din modul de programare si se salveaza modificarile? +
La nivel 1 sau nivel 2, daca nu apasati niciun buton timp de 20 de secunde, unitatea de control iese automat din modul de programare si salveaza tot ce ati modificat pana in acel moment. Nu exista un buton separat de anulare - orice schimbare facuta in timpul procedurii ramane setata la iesire, asa ca verificati valorile inainte sa lasati sa treaca cele 20 de secunde.
