Automatizare porti batante 2x3,5m, Nice WINGO5024KCE

Ideal pentru uz industrial sau rezidential

Automatizarea pentru porti batante Nice WINGO5024KCE este conceputa special pentru porti canaturile de pana la 3.5 m. De asemenea, kitul acesta suporta o greutate de maxim 500kg.

Motor electromecanic, ideal pentru uz industrial sau rezidential.

Automatizare porti batante 2x3,5m, Nice WINGO5024KCE - NICE.RO

Avantaje automatizare poarta batanta Nice WINGO5024KCE:

  • Fiabil si silentios: dispunere brevetata a elementelor interne, reducerea pieselor in miscare;
  • Usor de instalat: conexiuni electrice direct de sus, dupa montarea motoreductorului;
  • Condensator: acesta este incorporat;
  • Deblocare confortabila: acest proces se va realiza cu o cheie personalizata Nice, printr-un sistem de inchidere standard (de serie);
  • Limitatoare de cursa mecanice: limitatoare la deschidere, premontate;
  • Unitate de comanda MC424L: pentru doua motoare 24 V DC.
Automatizare porti batante 2x3,5m, Nice WINGO5024KCE - NICE.RO

Specificatii tehnice centrala de comanda Nice Moonclever MC424L:

  • Programare usoara, cu o singura tasta;
  • Ambreiaj cu dispozitiv de siguranta anti-strivire;
  • Memorarea limitelor de deschidere si inchidere, prin functia de autoinvatare;
  • Programarea intervalului de pauza;
  • Poarta pietonala;
  • Incetinire la deschidere si inchidere;
  • Detectare obstacole;
  • Posibilitatea conectarii la bordul sensibil 8,2 KOhm;
  • Detectare obstacole (sensibilitate): 1 ÷ 6;
  • Dimensiuni carcasa: 230 x 125 x 300 mm.
Automatizare porti batante 2x3,5m, Nice WINGO5024KCE - NICE.RO

Fotocelule Nice ERA EPM

Automatizarea portilor batante functioneaza in siguranta datorita setului de fotocelule. Acestea detecteaza orice obstacol care se afla in raza de actiune, fie ca sunt autovehicule, animale, pietoni, sau obiecte.

Accesoriile dispun de o electronica fiabila, pregatita sa acopere deschideri utile de pana la 15m. Carcasa eleganta din policarbonat cu grad de protectie IP55 te lipseste de grijile legate de conditile meteo nefavorabile.

Un set de fotocelule Nice ERA EPM se alimenteaza din centrala de comanda la 24Vcc si se monteaza aplicat la suprafata stalpului portii. In cazul in care acestea sunt murdare sau alinierea lor a fost afectata, led-ul de semnalizare incorporat ne anunta despre acest lucru.

Automatizare porti batante 2x3,5m, Nice WINGO5024KCE - NICE.RO

Telecomanda Nice

Deschiderea portilor batante se realizeaza cu o simpla apasare de buton pe telecomanda Nice. Aceasta va avea o raza de actiune de maxim 50m (in camp deschis).

Este compatibila cu sistemele de automatizare NICE, iar datorita algoritmului Rolling Code proprietar, nu va putea fi copiata.

Butoanele vor indeplini functiile de Open, Close, Stop sau Step by Step. Programarea telecomenzii se va face in functie de preferintele personale.

Automatizare porti batante 2x3,5m, Nice WINGO5024KCE - NICE.RO

Lampa de semnalizare Nice ELDC

Aceasta lampa este compatibila cu centralele pentru automatizari de porti Nice, avand un consum redus de energie.

Produsele din categoria Nice Era Light sunt practice si au un corp extrem de rezistent la socuri. Se poate fixa in orice pozitie. Antena de 433,92 MHz este integrata in toate versiunile.

Automatizare porti batante 2x3,5m, Nice WINGO5024KCE - NICE.RO

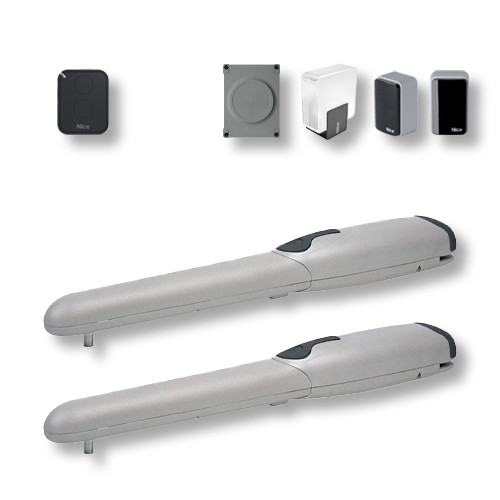

Kit-ul de automatizare pentru porti batante 2x3.5m NICE WINGO5024KCE contine:

  • x2 motoreductoare electromecanice;
  • x1 centrala de comanda;
  • x1 telecomanda Nice;
  • x1 set de fotocelule;
  • x1 lampa de semnalizare cu antena integrata;
  • x1 placuta indicatoare.
Automatizare porti batante 2x3,5m, Nice WINGO5024KCE - NICE.RO

Specificatii tehnice motoreductor Nice WG5024:

Putere motor 85 W
Alimentare 24 (Vca)
Curent motor 3,5 (A)
Viteza de deschidere 0.016 (M/S)
Forta 1500 (N)
Ciclu de lucru 40 (cicluri/ora)
Grad de protectie IP44
Temperatura de functionare -20°C pana la +50°C ( °C MIN/MAX)
Dimensiuni 920x98x95 mm
Greutate 6 Kg

Intrebari frecvente WINGO5

1) Ce tip de poarta pot automatiza cu Wingo5 Kit? +
Cu Wingo5 Kit, puteti automatiza porti batante cu canaturi de pana la 3,5 metri lungime.
2) Cum pot deschide poarta in cazul unei pene de curent? +
- Daca a fost instalata bateria de rezerva PS124, motorul va continua sa functioneze chiar si in cazul unei pene de curent.
- Daca nu exista o baterie de rezerva instalata, eliberati motorul si miscati poarta manual.
3) Cum pot ajusta viteza de miscare a portii? +
Puteti ajusta viteza in orice moment. Cand motorul este oprit si unitatea de control nu este in modul de programare, LED-ul P3 indica viteza setata:
- LED P3 stins = miscare lenta
- LED P3 aprins = miscare rapida

Pentru a schimba viteza, apasati butonul asociat cu LED-ul P3.
*(Viteza implicita este setata pe rapid.)*
4) Cum interpretez comportamentul LED-ului P2 pentru diagnosticare pe unitatea de control? +
LED-ul P2 semnalizeaza eventualele erori detectate in timpul manevrei. Numarul de clipiri indica tipul de eroare:
Numar Clipiri Diagnosticare
1 Dispozitiv de sensibilitate curent activat pentru Motor 1 (stare de incarcare mecanica in timpul deschiderii).
2 Dispozitiv de sensibilitate curent activat pentru Motor 2.
3 Intrare ALT activata in timpul manevrei.
4 Eroare fototest.
5 Suprasarcina indicator poarta deschisa sau iesire yala electrica.
5) Ce trebuie sa fac daca niciun LED al unitatii de control nu este aprins? +
- Verificati daca unitatea de control este alimentata si daca exista o tensiune de aproximativ 30 Vdc pe terminalele 9 si 10 *(24 Vdc in cazul alimentarii cu baterie)*.
- Daca alimentarea este corecta, verificati daca sigurantele nu sunt arse.
6) De ce LED-ul P1 al unitatii de control clipeste la fiecare 4 secunde? +
LED-ul P1 care clipeste la fiecare 4 secunde indica faptul ca unitatea de control este in modul „totul in standby”. Aceasta functie reduce consumul de energie, dezactivand intrarile si iesirile dupa un minut de la terminarea manevrei.
7) De ce nu incepe procedura „cautare automata a pozitiei”? +
- Procedura este activata doar daca nu a fost efectuata anterior sau daca memoria unitatii de control a fost stearsa.
- Pentru a verifica daca memoria este goala, opriti alimentarea cateva secunde si apoi porniti-o din nou:
- LED-urile clipesc rapid timp de 6 secunde = Memoria este goala.
- LED-urile clipesc doar 3 secunde = Memoria contine valori valide.
- Pentru a efectua o noua cautare automata, memoria trebuie stearsa complet.
8) Cum pot sterge complet memoria unitatii de control? +
1. Opriti alimentarea si asteptati ca toate LED-urile sa se stinga.
2. Apasati si mentineti apasate butoanele P1 si P2, apoi reporniti alimentarea.
3. Eliberati butoanele P1 si P2 exact la 3 secunde dupa repornire.
*(Daca stergerea a reusit, toate LED-urile se sting pentru o secunda.)*
9) De ce miscarea portii este inversata in timpul deschiderii sau inchiderii? +
- Activarea fotocelulelor (PHOTO2 la deschidere, PHOTO sau PHOTO1 la inchidere).
Verificati conexiunile fotocelulelor si LED-urile de intrare.
- Activarea dispozitivului de sensibilitate curent in timpul miscarii motoarelor.
LED-ul P2 indica:
- 1 clipire = Motor 1.
- 2 clipiri = Motor 2.
10) Cum pot accesa nivelul 1 de programare al unitatii de control? +
Apasati si mentineti apasate butoanele P1 si P2 timp de cel putin 3 secunde.
*(Un clipit rapid al tuturor LED-urilor indica intrarea in modul de programare.)*
11) Cum pot activa sau dezactiva o functie in nivelul 1 de programare? +
1. Apasati repetat butonul P1 pana cand LED-ul corespunzator functiei dorite incepe sa clipeasca.
2. Apasati butonul P2 pentru a activa sau dezactiva functia.
*(LED aprins = functia este activa, LED stins = functia este inactiva.)*
12) Ce functii pot activa sau dezactiva in prima parte a nivelului 1 de programare? +
LED Functie
L1 Inchidere automata
L2 Functie pentru blocuri de apartamente
L3 Pre-semnalizare luminoasa
L4 Inchidere rapida dupa fotocelula
L5 intarziere la deschidere
13) Cum trec la a doua parte a nivelului 1 de programare? +
Apasati butonul P3:
- LED P3 stins = prima parte.
- LED P3 aprins = a doua parte.
14) Ce functii pot activa sau dezactiva in a doua parte a nivelului 1 de programare? +
LED Functie
L1 Mod standby complet / Fototest
L2 Yala electrica
L3 ALT rezistiv
L4 Porti grele
L5 GOI proportional
15) Cum ies din nivelul 1 de programare si salvez modificarile? +
Apasati si mentineti apasate butoanele P1 si P2 timp de cel putin 3 secunde.
16) Cum ies din nivelul 1 de programare si anulez modificarile? +
- Apasati si mentineti apasat butonul P1 timp de cel putin 3 secunde.
- Sau asteptati 1 minut fara nicio actiune.
- Sau opriti alimentarea unitatii de control.
17) Cum pot accesa nivelul 2 de programare al unitatii de control? +
1. Intrati in nivelul 1 de programare.
2. Selectati functia dorita folosind butonul P1.
3. Apasati si mentineti apasat butonul P2 timp de cel putin 3 secunde.
18) Ce functii si parametri pot gestiona in nivelul 2 de programare? +
In nivelul 2, puteti gestiona parametrii precum:
- Timp de pauza.
- Sensibilitatea dispozitivului de curent.
- intarziere la deschidere.
19) Cum revin la nivelul 1 de programare din nivelul 2? +
Apasati butonul P1.
Disponibilitate:
3-5 zile

Automatizari

Alimentare Motor:
  • Motor 24V
Batante deschidere:
  • 2 x 3,5 m
Segment:
  • Buget
Selector Kit:
  • Pachet Standard
Tip automatizare:
  • Batanta

Manual unitate de comanda MC424L (manual_MC424L-Nice.pdf, 6,680 Kb) [Descarcare]

Manual motoreductor Nice WG5024 (Manual_de_instalare_motoreductor_WG5024_-_nice.pdf, 1,324 Kb) [Descarcare]
