Kit automatizare porti batante 2 x 2.4m Nice HOPP (2 motoare, 1 telecomanda, receptor)
Pentru porti batante cu deschidere de pana la 2.4 metri
Kitul Nice HOPP pentru automatizarea portilor batante, cu canaturi de pana la 2.4 metri, este conceput special pentru porti montate pe stalpi mai largi si structuri usoare. Echipat cu doua motoreductoare de 24VDC, acest sistem asigura un cuplu de 250 Nm, facilitand operarea usoara a portilor mai mari. Bratele articulate din aluminiu, prevazute cu sistem antiforfecare, ofera o siguranta superioara, iar carcasa rezistenta din aluminiu asigura o durabilitate excelenta in orice conditii.
Cu un design practic, kitul HOPP este usor de instalat, fara necesitatea sudurii, datorita suportului de montaj cu fixare rapida. Motoreductoarele includ limitatoare de cursa ajustabile milimetric pentru deschidere si inchidere, permitand un control optimizat al miscarilor. Acest sistem este compatibil cu interfata Opera BUS T4, oferind control si diagnosticare de la distanta prin smartphone, laptop sau tableta.
Unitate de comanda inteligenta HO7124
Unitatea de comanda HO7124 cu receptor radio integrat permite multiple functii avansate, precum detectarea obstacolelor, autodiagnosticarea, memorarea automata a limitatoarelor de cursa si incetinirea automata la deschidere si inchidere, asigurand siguranta utilizarii si protejand sistemul pe termen lung.

Optiuni de economisire a energiei
Kitul Nice HOPP include 3 moduri de standby, reducand consumul de energie. In caz de pana de curent, functionarea este mentinuta cu baterii optionale PS124, pentru continuitatea automatizarii.
Caracteristici cheie:
- Potrivit pentru porti batante cu deschidere de pana la 2.4m
- Cuplu de 250 Nm pentru uz intens
- Brate articulate din aluminiu cu sistem antiforfecare
- Instalare rapida fara sudura
- Unitate de comanda inteligenta cu autodiagnostic si detectare obstacole
- Compatibilitate cu Opera BUS T4 pentru control de la distanta
- Moduri de economisire energie si functionare cu baterii la nevoie

Receptor radio Nice OXIBD
Receptor radio cu 4 canale, operat la 433,92 MHz, compatibil cu telecomenzile Nice O-Code, FloR, Smilo, Flo si BD. Este potrivit pentru unitatile Nice cu conector SM, permitand integrarea completa.

Telecomanda Nice
Cu o raza de actiune de pana la 100 metri in exterior si 35 metri in interior, telecomanda MyGO4 permite controlul portii de la distanta. Este compatibila cu toate modelele de telecomenzi Nice ce utilizeaza rolling code, permitand o integrare rapida si sigura. MyGO4, in varianta neagra cu 4 canale, este perfecta pentru gestionarea automatizarilor Nice, incluzand porti, garaje si bariere, si este compatibila cu sistemele „Nice Opera”.

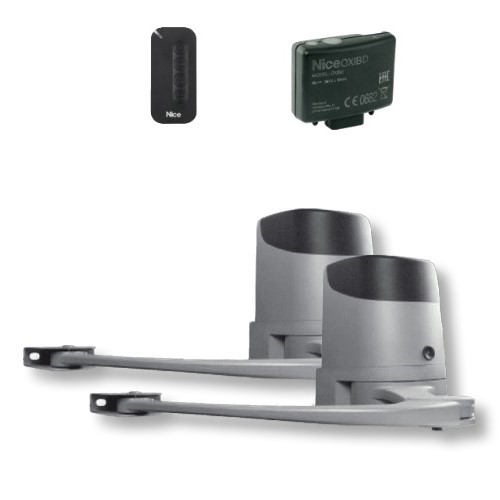

Kit-ul de automatizare pentru porti batante Nice HOPP contine:
- x1 motor automatizare Nice HO7124

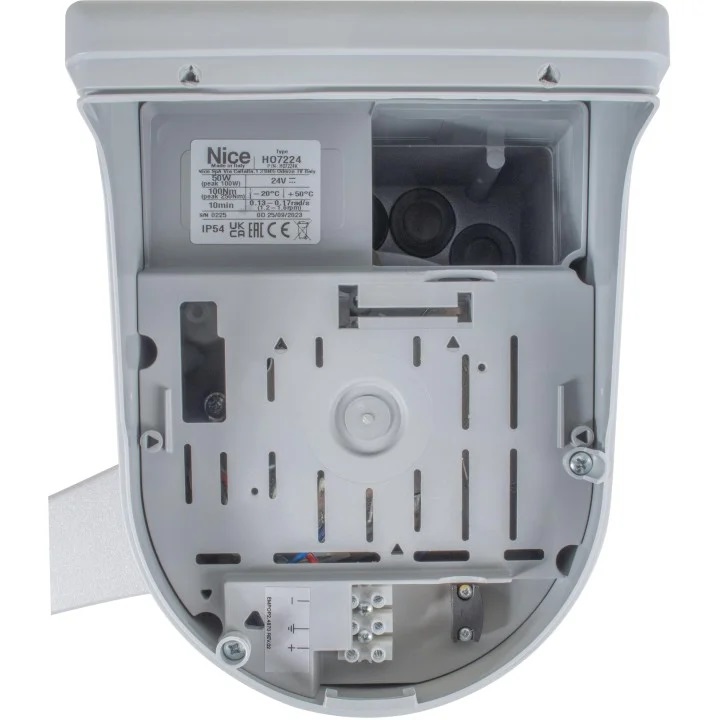

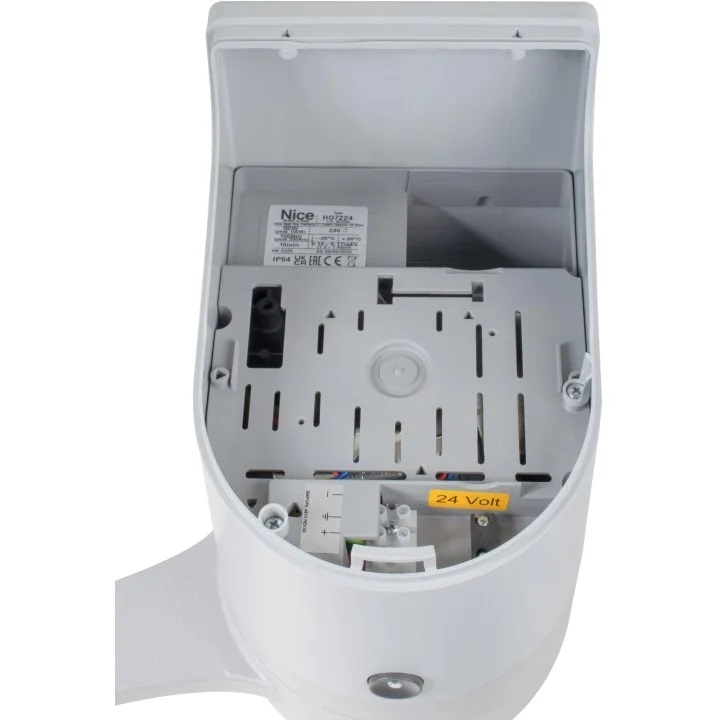

- x1 motor automatizare Nice HO7224
- x1 receptor radio OXIBD
- x1 telecomanda Nice MYGO4
Sistemul Nice HOPP combina performanta si siguranta intr-un kit complet pentru automatizarea portilor batante, asigurand functionare optima chiar si in conditii intense.
Specificatii tehnice NICE HOPP
COD |
HO7124 |
HO7224 |
Alimentare (Vac 50/60Hz) |
230 |
- |
Alimentare (Vdc) |
- |
24 |
Absortie (A) |
1.3 |
4 |
Putere (W) |
280 |
100 |
Viteza(rpm) |
1.68 |
Cuplu (Nm) |
250 |
Ciclu de lucru (cicluri/ora) |
35 |
Grad de protectie (IP) |
54 |
Temperatura de functionare |
-20 ~ +50°C |
Dimensiuni (mm) |
252x180x290 h |
Greutate |
9 |
6.5 |
Intrebari frecvente NICE HOPP
1) Ce tipuri de porti pot automatiza cu motoarele Nice Hopp? +
Cu motoarele Nice Hopp, puteti automatiza porti basculante cu vantale care au o latime de pana la 2,4 m, inclusiv cu stalpi masivi si structuri usoare (distanta dintre fata stalpului in care este fixat motorul si axa balamalei portii trebuie sa fie maximum 25 cm).
2) In caz de pana de curent, cum pot deschide poarta? +
- Daca a fost instalata bateria de rezerva PS124, motorul va continua sa functioneze pentru cateva manevre chiar si in caz de pana de curent. Daca nu a fost instalata nicio baterie de rezerva, eliberati motorul si miscati poarta manual.
3) Ce functii pot activa sau dezactiva in timpul programarii de nivelul unu a unitatii de comanda? +
Toate functiile de programare de nivelul unu ale unitatii de comanda sunt setate implicit pe "OFF" si pot fi modificate in orice moment.
Fiecare functie este reprezentata de un LED:
- LED L1 inchidere automata: poarta se inchide automat dupa timpul de pauza programat. Timpul de pauza este setat initial la 30 de secunde, dar poate fi modificat la 5, 15, 30, 45, 60, 80, 120 sau 180 de secunde.
- LED L2 inchidere dupa foto: cand functia este activa si fotocelulele sunt declansate in timpul manevrelor de deschidere sau inchidere, timpul de pauza este redus la 5 secunde, indiferent de valoarea programata. Cand functia "inchidere automata" este dezactivata, daca fotocelulele sunt declansate in timpul manevrei de inchidere, "inchidere automata" este activata cu timpul de pauza programat.
- LED L3 inchide intotdeauna: cand functia este activa, la restabilirea curentului dupa o pana, unitatea de comanda detecteaza ca poarta este deschisa si incepe automat o manevra de inchidere, precedata de 5 secunde de pre-flash. Daca functia este dezactivata, la restabilirea curentului dupa o pana, poarta ramane in pozitia in care se afla.
- LED L4 totul in standby: cand functia este activa, la 1 minut dupa sfarsitul manevrei, unitatea de comanda opreste iesirea BlueBUS, Bus T4, toate dispozitivele conectate la acestea, iesirile Flash si ELS, un numar de circuite interne si toate LED-urile cu exceptia LED-ului BlueBUS, care clipeste mai incet (o data la 10 secunde). Cand unitatea de comanda primeste o comanda, revine la functionarea normala. Aceasta functie reduce consumul si este recomandata cand unitatea de comanda este alimentata de baterii sau panouri fotovoltaice.
- LED L5 lacat electric / lumina de cortesie: cand functia este activa, iesirea “lacat electric” devine iesirea "lumina de cortesie". Cand este dezactivata, iesirea functioneaza ca iesirea "lacat electric".
- LED L6 pre-flash: cand functia este activa, stabileste o pauza de 3 secunde intre momentul in care lumanarea de semnalizare incepe sa clipeasca si inceperea manevrei, pentru a semnala din timru o situatie posibil periculoasa. Daca functia este dezactivata, lumanarea de semnalizare incepe sa clipeasca la inceputul manevrei.
- LED L7: “Pas cu Pas” devine “Deschide” si “Deschide” devine “inchide”: daca functia este activa, cele doua intrari “Pas cu Pas” si “Deschide” ale unitatii de comanda au functiile “Deschide" si “inchide”. Daca functia este dezactivata, cele doua intrari “Pas cu Pas” si “Deschide” ale unitatii de comanda au functiile “Pas cu Pas" si “Deschidere Partiala 1”.
- LED L8 Flash/Indicator Poarta Deschisa (GOI): cand functia este activa, iesirea “Flash” a unitatii de comanda devine iesirea “Indicator Poarta Deschisa”.Cand functia este dezactivata, iesirea functioneaza ca iesirea “lumina de semnalizare”.
4) Cum pot accesa programarea de nivelul unu a unitatii de comanda? +
Pentru a accesa programarea de nivelul unu a unitatii de comanda, procedati in felul urmator, respectand secventa:
a) Apasati si tineti apasata tasta STOP pana cand LED L1 incepe sa clipeasca, apoi eliberati;
b) Apasati tasta OPEN sau CLOSE pentru a trece la LED-ul reprezentand functia pe care doriti sa o modificati;
c) Apasati tasta STOP pentru a schimba starea functiei:
- o scurta clipire indica faptul ca functia este dezactivata (OFF);
- o clipire lunga indica faptul ca functia este activata (ON).
d) Pentru a activa sau a dezactiva alte functii, repetati pasii 2 si 3, altfel asteptati 10 secunde pentru a iesi din modul de programare.
5) Ce functii si parametri pot gestiona in programarea de nivelul doi a unitatii de comanda? +
LED |
Parametru |
LED (nivel) |
Valoare |
L1 |
Timp de pauza: ajusteaza timpul care trece inainte de inchiderea automata.
Efectiv numai daca Inchiderea automata este activa. |
L1 |
5 secunde |
L2 |
15 secunde |
L3 |
30 secunde (valoare implicita) |
L4 |
45 secunde |
L5 |
60 secunde |
L6 |
80 secunde |
L7 |
120 secunde |
L8 |
180 secunde |
L2 |
Functia Pas cu Pas: ajusteaza secventa comenzilor asociate intrarii "Pas cu Pas", "Deschide", "Inchide", sau comenzii radio. |
L1 |
Deschide - Stop - Inchide - Stop |
L2 |
Deschide - Stop - Inchide - Deschide (implicit) |
L3 |
Deschide - Inchide - Deschide - Inchide |
L4 |
Bloc de apartamente:
- in timpul manevrei de deschidere, comenzile "Pas cu Pas" si "Deschide" nu au niciun efect, in timp ce comanda "Inchide" inverseaza miscarea si inchide vantalele.
- in manevra de inchidere, comenzile "Pas cu Pas" si "Deschide" inverseaza miscarea si deschid vantalele, in timp ce comanda "Inchide" nu are niciun efect. |
L5 |
Bloc de apartamente 2.
Aceeasi logica ca cea indicata pentru modul bloc de apartamente (LED L4), dar cu o functie aditionala: daca comanda trimisa dureaza mai mult de 2 secunde, se executa un "Stop". |
L6 |
Pas cu Pas 2:
- apasarea si mentinerea tastei emitaatorului pentru mai putin de 2 secunde deschide poarta partial;
- apasarea si mentinerea tastei emitaatorului pentru mai mult de 2 secunde deschide poarta complet. |
L7 |
Modul 'tine-apasat-pentru-a-functiona' (Hold-to-run): manevra este executata doar cat timp comanda este trimisa: daca comanda este intrerupta, manevra se opreste. |
L8 |
Deschidere in mod "semi-automat", inchidere in mod "tine-apasat-pentru-a-functiona". |
L3 |
Viteza motorului: ajusteaza viteza motoarelor in timpul miscarii normale. |
L1 |
Foarte incet |
L2 |
Incet |
L3 |
Mediu |
L4 |
Rapid |
L5 |
Foarte rapid |
L6 |
Extrem de rapid (implicit) |
L7 |
Deschidere rapida, inchidere lenta |
L8 |
Deschidere foarte rapida, inchidere medie |
L4 |
Descarcarea motoarelor dupa inchidere: ajusteaza durata scurtei inversiuni a ambelor motoare dupa manevra de Inchidere. |
L1 |
Fara descarcare (implicit) |
L2 |
Nivel 1 – Descarcare minima (aprox. 100 ms) |
L3 |
Nivel 2 |
L4 |
Nivel 3 |
L5 |
Nivel 4 |
L6 |
Nivel 5 |
L7 |
Nivel 6 |
L8 |
Nivel 7 – Descarcare maxima (aprox. 1 s) |
L5 |
Forta motorului: ajusteaza forta ambelor motoare. |
L1 |
Nivel 1 - Forta minima |
L2 |
Nivel 2 |
L3 |
Nivel 3 |
L4 |
Nivel 4 (implicit) |
L5 |
Nivel 5 |
L6 |
Nivel 6 |
L7 |
Nivel 7 |
L8 |
Nivel 8 - Forta maxima |
L6 |
Deschidere pietonala sau partiala: ajusteaza tipul de deschidere asociat comenzii "deschidere partiala 1". |
L1 |
Pietonal 1 (deschidere vant M2 la ¼ din deschiderea totala) |
L2 |
Pietonal 2 (deschidere vant M2 la ½ din deschiderea totala) |
L3 |
Pietonal 3 (deschidere vant M2 la ¾ din deschiderea totala) |
L4 |
Pietonal 4 (deschidere totala a vantului 2 - implicit) |
L5 |
Partial 1 (deschidere celor doua vantale la ¼ din deschiderea minima) |
L6 |
Partial 2 (deschidere celor doua vantale la ½ din deschiderea minima) |
L7 |
Partial 3 (deschidere celor doua vantale la ¾ din deschiderea minima) |
L8 |
Partial 4 (deschidere celor doua vantale la deschiderea minima) |
L7 |
Avertizare intretinere: ajusteaza numarul de manevre dupa care unitatea de comanda indica necesitatea intretinerii automatizarii. |
L1 |
500 |
L2 |
1000 |
L3 |
1500 (implicit) |
L4 |
2500 |
L5 |
5000 |
L6 |
10000 |
L7 |
15000 |
L8 |
20000 |
L8 |
Lista defectiuni: permite verificarea tipului de defectiune aparuta in ultimele 8 manevre. |
L1 |
Rezultat manevra 1 (cea mai recenta) (implicit) |
L2 |
Rezultat manevra 2 |
L3 |
Rezultat manevra 3 |
L4 |
Rezultat manevra 4 |
L5 |
Rezultat manevra 5 |
L6 |
Rezultat manevra 6 |
L7 |
Rezultat manevra 7 |
L8 |
Rezultat manevra 8 |
6) Cum pot accesa programarea de nivelul doi a unitatii de comanda? +
Pentru a accesa programarea de nivelul doi a unitatii de comanda, procedati in felul urmator, respectand secventa:
a) Apasati si tineti apasata tasta STOP pana cand LED L1 incepe sa clipeasca, apoi eliberati;
b) Apasati tasta OPEN sau CLOSE pentru a trece la LED-ul reprezentand functia pe care doriti sa o modificati;
c) Apasati si tineti apasata tasta STOP: asteptati aproximativ 3 secunde pana cand LED-ul reprezentand nivelul curent al parametrului pe care doriti sa-l modificati se aprinde; continuati sa tineti apasata tasta STOP;
d) in continuare tinand tasta STOP apasata, apasati tasta OPEN sau CLOSE pentru a muta LED-ul reprezentand valoarea parametrului la nivelul dorit;
e) Cand nivelul dorit este atins, eliberati tasta STOP;
f) Pentru a modifica alti parametri, repetati pasii 2, 3, 4 si 5, altfel asteptati 10 secunde pentru a iesi din modul de programare.
7) Cum ar trebui sa interpretez comportamentul luminii de semnalizare? +
Daca o lumina intermitenta este conectata la iesirea FLASH a unitatii de control, in timp ce se desfasoara o manevra, aceasta emite o clipire in fiecare secunda. Daca exista o defectiune, lumina intermitenta emite clipiri mai scurte: acestea se repeta de doua ori, separate de o pauza de o secunda.
Numar de flash-uri |
Diagnostic |
Actiune posibila |
1 |
Eroare BlueBUS |
Dispozitivele BlueBUS recunoscute nu corespund cu cele memorate in timpul fazei de auto-invatare. Asigurati-va ca dispozitivele sunt conectate corect si nu sunt defecte; daca este identificata o defectiune, inlocuiti dispozitivul. Daca faceti modificari, procedura de auto-invatare a dispozitivului trebuie repetata. |
2 |
Fotocelula activata |
Miscarea nu a fost activata de una sau mai multe fotocelule, sau fotocelulele au inversat miscarea in timp ce manevra era in desfasurare. Verificati daca exista obstacole. |
3 |
Limitatorul de forta a activat functia "detectare obstacol" |
In timpul miscarii, motoarele au intalnit o forta mai mare. Verificati cauza si daca este necesar, mariti nivelul de forta al motoarelor. |
4 |
Intrare STOP declansata |
Verificati dispozitivele conectate la intrarea STOP pentru a identifica cauza care a condus la declansarea intrarii la inceputul, sau in timpul, manevrei. |
5 |
Eroare in parametrii interni ai unitatii de comanda |
Asteptati cel putin 30 de secunde, apoi incercati sa trimiteti o comanda. Daca este necesar, incercati sa opriti alimentarea cu curent apoi sa o porniti din nou.
Daca conditia persista, verificati placa electronica si inlocuiti-o daca este defecta. |
6 |
A fost depasita limita maxima de manevre consecutive sau orare |
Asteptati cateva minute pentru a permite limitatorului de manevre sa scada sub limita maxima. |
7 |
Eroare de circuit electric |
Asteptati cel putin 30 de secunde apoi incercati sa trimiteti o comanda. Daca este necesar, deconectati toate circuitele de alimentare pentru cateva secunde, apoi incercati sa trimiteti o comanda din nou. Daca motorul nu raspunde, incercati sa inlocuiti placa electronica. |
8 |
O comanda existenta nu permite efectuarea altor comenzi |
Verificati natura comenzii existente. |
9 |
Automatizarea a fost blocata de comanda "blocheaza automatizarea" |
Eliberati automatizarea prin trimiterea comenzii "elibereaza automatizarea". |
Cum ar trebui sa interpretez comportamentul LED-ului BlueBUS de pe unitatea de comanda? +
Daca LED-ul clipeste cu o frecventa de o clipire pe secunda, unitatea de comanda functioneaza normal.
- Daca LED-ul este stins, verificati ca unitatea de comanda este alimentata. Daca unitatea de comanda este alimentata, verificati daca sigurantele nu s-au ars; daca exista o siguranta arsa, inlocuiti-o cu una de aceeasi valoare.
- Daca LED-ul este aprins continuu, incercati sa opriti alimentarea unitatii de comanda. Daca conditia persista, inlocuiti placa electronica.
- Daca LED-ul emite doua clipiri rapide, una dintre intrari s-a schimbat: deschidere, stop, declansarea fotocelulelor sau comanda de la emitator.
- LED-ul BlueBUS poate emite o serie de clipiri separate de o pauza de o secunda. Acestea trebuie interpretate in acelasi mod ca lumina de semnalizare.
9) Cum ar trebui sa interpretez comportamentul LED-ului terminalului STOP de pe unitatea de comanda? +
- Daca LED-ul este aprins, intrarea STOP este activa in mod normal.
- Daca LED-ul este stins, verificati dispozitivele conectate la intrarea STOP pentru a identifica care dintre acestea este activ.
10) Cum ar trebui sa interpretez comportamentul LED-ului terminalului PP de pe unitatea de comanda? +
- - Daca LED-ul este stins, intrarea PP nu este activa.
- Daca LED-ul este aprins, dispozitivul conectat la intrarea PP este activ.
11) Cum ar trebui sa interpretez comportamentul LED-ului terminalului OPEN de pe unitatea de comanda? +
- Daca LED-ul este stins, intrarea OPEN nu este activa.
- Daca LED-ul este aprins, dispozitivul conectat la intrarea OPEN este activ.
12) Cum ar trebui sa interpretez comportamentul LED-urilor L1 si L2 de pe unitatea de comanda? +
Daca LED-urile L1 si L2 clipeste incet simultan, aceasta inseamna ca numarul de dispozitive conectate la terminalul BlueBUS a variat, sau ca auto-invatarea dispozitivelor nu a fost efectuata. in ambele cazuri, auto-invatarea dispozitivelor trebuie efectuata.
13) Cum ar trebui sa interpretez comportamentul LED-urilor L3 si L4 de pe unitatea de comanda? +
Daca LED-urile L3 si L4 clipeste incet simultan, aceasta inseamna ca auto-invatarea pozitiilor limitatoarelor de cursa nu a fost efectuata. Reglati pozitia limitatoarelor de cursa.
14) Cum ar trebui sa interpretez comportamentul LED-ului L5 de pe unitatea de comanda? +
Daca LED-ul L5 clipeste incet, aceasta inseamna ca iesirea ELS a unitatii de comanda a fost atribuita unei functii diferite de "lacat electric" si "lumina de cortesie".
15) Cum ar trebui sa interpretez comportamentul LED-ului L7 de pe unitatea de comanda? +
Daca LED-ul L7 clipeste incet, aceasta inseamna ca intrarile PP si OPEN au fost atribuite unei combinatii de functii diferite de "Pas cu Pas" si "Deschidere Partiala 1" sau "Deschide" si "inchide".
16) Cum ar trebui sa interpretez comportamentul LED-ului L8 de pe unitatea de comanda? +
Daca LED-ul L8 clipeste incet, aceasta inseamna ca iesirea FLASH a unitatii de comanda a fost atribuita unei functii diferite de "Lumina de semnalizare" si "Indicator Poarta Deschisa".
