Pachet de automatizare pentru poarta batanta 2x3.5m NICE Wingo 5 Easy Kit – solutia ideala pentru confort si performanta
Designul robust si tehnologia de ultima generatie

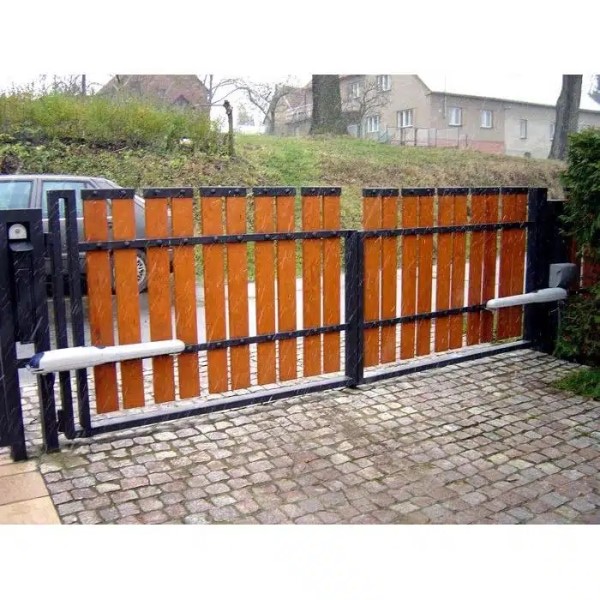

Easy kit-ul NICE Wingo 5 este creat special pentru automatizarea portilor batante cu lungimea fiecarei foi de pana la 3.5 m si greutatea maxima de 200 kg per foaie. Designul sau robust si tehnologia de ultima generatie il transforma intr-o alegere excelenta pentru utilizatorii care doresc fiabilitate si usurinta in utilizare.

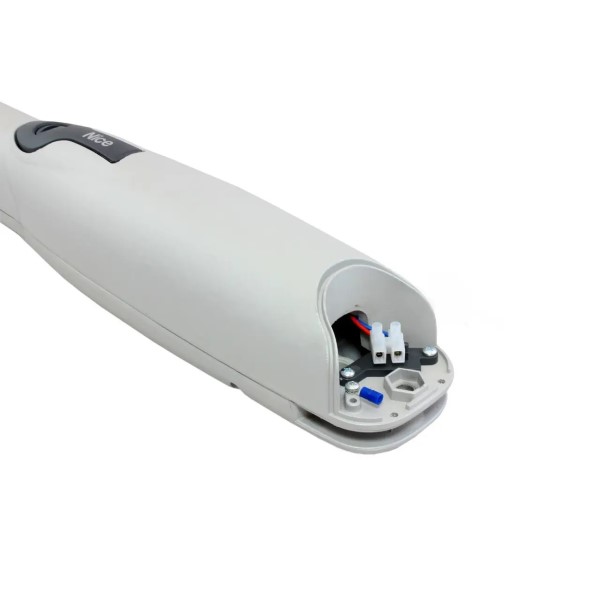

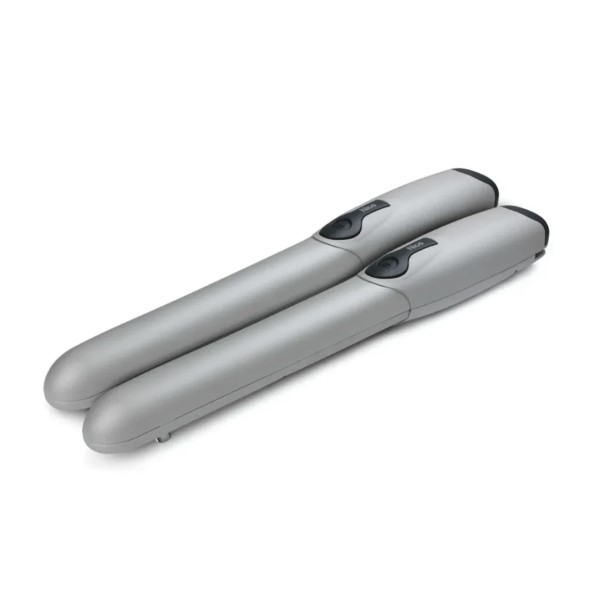

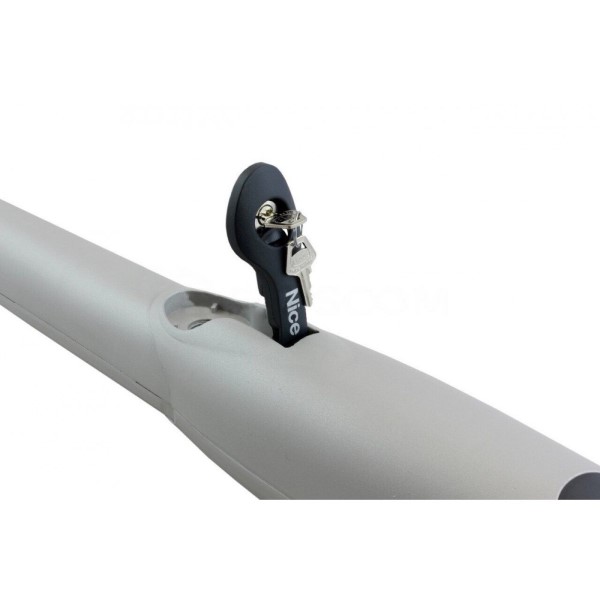

Motoarele WG5000 sunt fabricate din materiale de inalta calitate, avand o constructie rezistenta ce garanteaza functionarea impecabila pe termen lung, indiferent de conditiile meteorologice. Acestea sunt dotate cu functia de auto-blocare, care impiedica miscarea necontrolata a portii dupa inchidere sau deschidere. De asemenea, functia de deblocare manuala, activata cu o cheie dedicata, asigura un acces facil in caz de pana de curent.
Unitatea de comanda MC800 si tehnologia BlueBUS
Unitatea de comanda MC800 este creierul intregului sistem. Aceasta include tehnologia BlueBUS, care permite conectarea simpla si rapida a tuturor componentelor printr-un singur cablu cu 2 fire. De asemenea, dispune de functii avansate, precum pornirea si oprirea lina, autoprogramarea pozitiei de capat si suport pentru fotocelule si alte accesorii de securitate.
Telecomenzile FLO2RE, cu raza extinsa de pana la 200 m in aer liber, si receptorul bidirectional OXIBD, garanteaza o utilizare comoda si sigura a sistemului.
Avantaje:
- Functionare silentioasa si lina, pentru confort maxim.
- Deblocare usoara in caz de urgenta.
- Instalare simplificata datorita conexiunilor intuitive.
- Rezistenta in medii exterioare datorita carcasei robuste cu protectie IP44.
- Compatibilitate extinsa cu accesorii Nice, inclusiv module GSM sau WiFi pentru control inteligent.

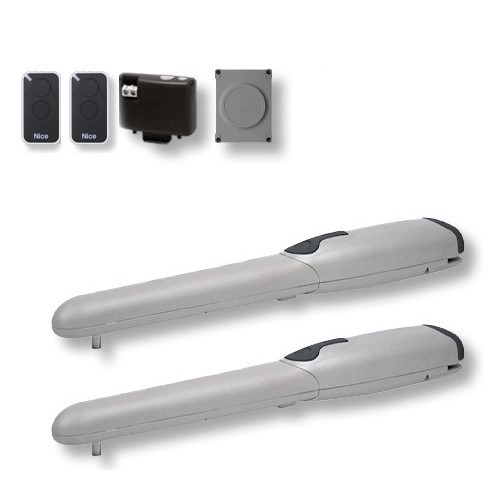

Continut pachet:
- 2 x motoare WG5000
- 2 x telecomenzi FLO2RE
- 1 x receptor bidirectional OXIBD
- 1 x unitate de comanda MC800
- 1 x placuta semnalizare TS
Specificatii tehnice NICE WINGO 5
| Putere motor |
200 W |
| Alimentare motor |
230 VCA |
| Absorbtie maxima motor |
1,5 A |
| Viteza de deschidere |
0.013 m/s |
| Forta |
1700 N |
| Ciclu de lucru |
30 cicluri/ora |
| Lungime cursa |
470 mm |
| Temperatura de lucru |
-20°C ÷ +50°C |
| Nivel de protectie |
IP44 |
| Dimensiuni |
920x98x95 mm |
| Greutate |
6 Kg |
FAQ ACCORDION
Intrebari frecvente
1) Ce tip de poarta pot automatiza cu Wingo5 Kit? +
Cu Wingo5 Kit, puteti automatiza porti batante cu canaturi de pana la 3,5 metri lungime.
2) Cum pot deschide poarta in cazul unei pene de curent? +
- Daca a fost instalata bateria de rezerva PS124, motorul va continua sa functioneze chiar si in cazul unei pene de curent.
- Daca nu exista o baterie de rezerva instalata, eliberati motorul si miscati poarta manual.
3) Cum pot ajusta viteza de miscare a portii? +
Puteti ajusta viteza in orice moment. Cand motorul este oprit si unitatea de control nu este in modul de programare, LED-ul P3 indica viteza setata:
- LED P3 stins = miscare lenta
- LED P3 aprins = miscare rapida
Pentru a schimba viteza, apasati butonul asociat cu LED-ul P3.
*(Viteza implicita este setata pe rapid.)*
4) Cum interpretez comportamentul LED-ului P2 pentru diagnosticare pe unitatea de control? +
LED-ul P2 semnalizeaza eventualele erori detectate in timpul manevrei. Numarul de clipiri indica tipul de eroare:
| Numar Clipiri |
Diagnosticare |
| 1 |
Dispozitiv de sensibilitate curent activat pentru Motor 1 (stare de incarcare mecanica in timpul deschiderii). |
| 2 |
Dispozitiv de sensibilitate curent activat pentru Motor 2. |
| 3 |
Intrare ALT activata in timpul manevrei. |
| 4 |
Eroare fototest. |
| 5 |
Suprasarcina indicator poarta deschisa sau iesire yala electrica. |
5) Ce trebuie sa fac daca niciun LED al unitatii de control nu este aprins? +
- Verificati daca unitatea de control este alimentata si daca exista o tensiune de aproximativ 30 Vdc pe terminalele 9 si 10 *(24 Vdc in cazul alimentarii cu baterie)*.
- Daca alimentarea este corecta, verificati daca sigurantele nu sunt arse.
6) De ce LED-ul P1 al unitatii de control clipeste la fiecare 4 secunde? +
LED-ul P1 care clipeste la fiecare 4 secunde indica faptul ca unitatea de control este in modul „totul in standby”. Aceasta functie reduce consumul de energie, dezactivand intrarile si iesirile dupa un minut de la terminarea manevrei.
7) De ce nu incepe procedura „cautare automata a pozitiei”? +
- Procedura este activata doar daca nu a fost efectuata anterior sau daca memoria unitatii de control a fost stearsa.
- Pentru a verifica daca memoria este goala, opriti alimentarea cateva secunde si apoi porniti-o din nou:
- LED-urile clipesc rapid timp de 6 secunde = Memoria este goala.
- LED-urile clipesc doar 3 secunde = Memoria contine valori valide.
- Pentru a efectua o noua cautare automata, memoria trebuie stearsa complet.
8) Cum pot sterge complet memoria unitatii de control? +
1. Opriti alimentarea si asteptati ca toate LED-urile sa se stinga.
2. Apasati si mentineti apasate butoanele P1 si P2, apoi reporniti alimentarea.
3. Eliberati butoanele P1 si P2 exact la 3 secunde dupa repornire.
*(Daca stergerea a reusit, toate LED-urile se sting pentru o secunda.)*
9) De ce miscarea portii este inversata in timpul deschiderii sau inchiderii? +
- Activarea fotocelulelor (PHOTO2 la deschidere, PHOTO sau PHOTO1 la inchidere).
Verificati conexiunile fotocelulelor si LED-urile de intrare.
- Activarea dispozitivului de sensibilitate curent in timpul miscarii motoarelor.
LED-ul P2 indica:
- 1 clipire = Motor 1.
- 2 clipiri = Motor 2.
10) Cum pot accesa nivelul 1 de programare al unitatii de control? +
Apasati si mentineti apasate butoanele P1 si P2 timp de cel putin 3 secunde.
*(Un clipit rapid al tuturor LED-urilor indica intrarea in modul de programare.)*
11) Cum pot activa sau dezactiva o functie in nivelul 1 de programare? +
1. Apasati repetat butonul P1 pana cand LED-ul corespunzator functiei dorite incepe sa clipeasca.
2. Apasati butonul P2 pentru a activa sau dezactiva functia.
*(LED aprins = functia este activa, LED stins = functia este inactiva.)*
12) Ce functii pot activa sau dezactiva in prima parte a nivelului 1 de programare? +
| LED |
Functie |
| L1 |
Inchidere automata |
| L2 |
Functie pentru blocuri de apartamente |
| L3 |
Pre-semnalizare luminoasa |
| L4 |
Inchidere rapida dupa fotocelula |
| L5 |
intarziere la deschidere |
13) Cum trec la a doua parte a nivelului 1 de programare? +
Apasati butonul P3:
- LED P3 stins = prima parte.
- LED P3 aprins = a doua parte.
14) Ce functii pot activa sau dezactiva in a doua parte a nivelului 1 de programare? +
| LED |
Functie |
| L1 |
Mod standby complet / Fototest |
| L2 |
Yala electrica |
| L3 |
ALT rezistiv |
| L4 |
Porti grele |
| L5 |
GOI proportional |
15) Cum ies din nivelul 1 de programare si salvez modificarile? +
Apasati si mentineti apasate butoanele P1 si P2 timp de cel putin 3 secunde.
16) Cum ies din nivelul 1 de programare si anulez modificarile? +
- Apasati si mentineti apasat butonul P1 timp de cel putin 3 secunde.
- Sau asteptati 1 minut fara nicio actiune.
- Sau opriti alimentarea unitatii de control.
17) Cum pot accesa nivelul 2 de programare al unitatii de control? +
1. Intrati in nivelul 1 de programare.
2. Selectati functia dorita folosind butonul P1.
3. Apasati si mentineti apasat butonul P2 timp de cel putin 3 secunde.
18) Ce functii si parametri pot gestiona in nivelul 2 de programare? +
In nivelul 2, puteti gestiona parametrii precum:
- Timp de pauza.
- Sensibilitatea dispozitivului de curent.
- intarziere la deschidere.
19) Cum revin la nivelul 1 de programare din nivelul 2? +
Apasati butonul P1.
