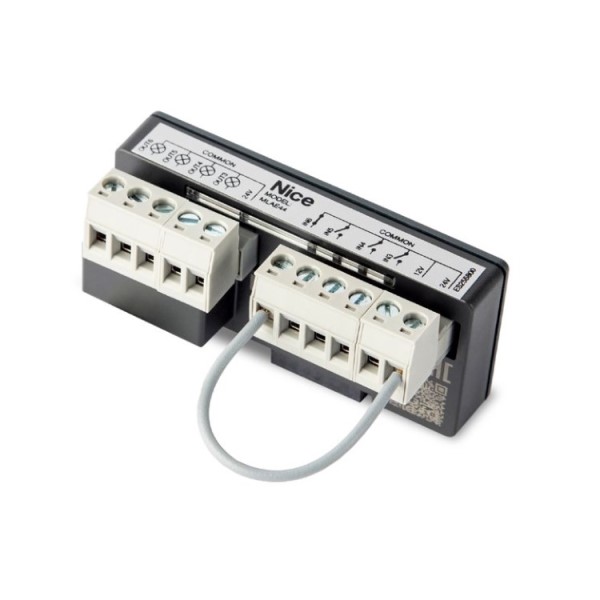

Placa de expansiune Nice MLAE44, 4 intrari si 4 iesiri
Ce face placa de expansiune
MLAE44 se monteaza pe centralele modulare Nice si adauga patru intrari si patru iesiri suplimentare fata de cele existente pe placa de baza. Fiecare intrare sau iesire noua poate fi configurata exact ca si cum ar fi una fizica a centralei, de exemplu pentru o a doua pereche de fotocelule, deschidere partiala sau semaforizare.
Placa vine precablata din fabrica, cu intrarea IN6 presetata implicit ca fotocelula sau ca deschidere in regim de urgenta, in functie de modul de functionare ales (poarta sau usa).
Intrari, iesiri si montaj
- IN3, IN4, IN5, IN6: contacte uscate (fara tensiune)
- OUT3, OUT4, OUT5, OUT6: iesiri open drain, max 10 W (24V, 0.4A)
Montajul se face prin introducerea placii in locasul dedicat de pe circuitul centralei, dupa deconectarea completa a alimentarii. Configurarea implicita difera intre modul poarta si modul usa, conform manualului centralei.
| Tip produs | placa de expansiune I/O |
| Numar intrari | 4 (IN3-IN6) |
| Numar iesiri | 4 (OUT3-OUT6) |
| Curent maxim absorbit | 1.8 A |
| Curent maxim absorbit la 12V | 100 mA |
| Curent maxim absorbit la 24V | 100 mA |
| Tip iesire | open drain, max 10 W (24V, 0.4A) |
| Clasa de protectie | IP44 |
| Temperatura de functionare | -20 ... +55 C |
| Dimensiuni | 60 x 90 x 35 mm |
| Greutate | 60 g |
| Compatibilitate | centrale modulare Nice, seria Robus si Spider |
Dupa montarea sau demontarea placii, este obligatoriu sa repeti procedura de recunoastere a dispozitivelor pe centrala; daca sari acest pas, motorul va functiona doar in regim "om prezent", cu comanda mentinuta apasata.
